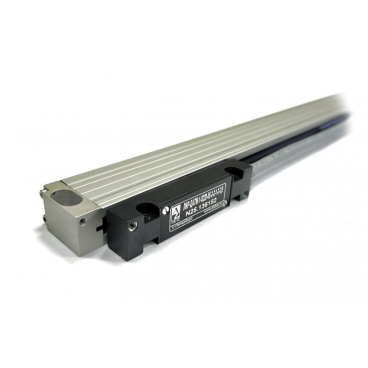

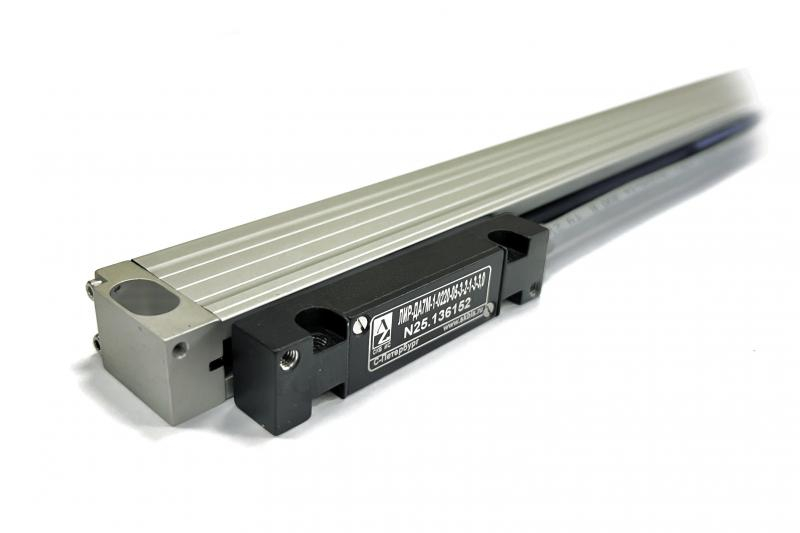

Датчик линейных перемещений ЛИР-ДА7М СКБ ИС
Фотоэлектрическии абсолютныи линейныи датчик нового поколения. После подачи питания сразу формирует уникальныи двоичныи код текущего положения, поэтому предварительное перемещение не требуется. Данные о координате сохраняются и не теряются при отключении напряжения.
Алюминиевыи профиль закрывает шкалу с позиционным кодом и электронные узлы от механических воздеиствии и попадания СОЖ. Для всеи серии ЛИР-ДА применяется унифицированная считывающая головка, что упрощает обслуживание и обеспечивает стабильность работы.
Максимальная длина измерения — до 1240 мм. Разрядность выходных данных составляет: 24 бита при дискретности 0,5; 1 и 2 мкм, 26 бит при дискретности 0,1 мкм, а также 30 бит для вариантов 0,01 и 0,05 мкм.
Датчик используют на универсальных металлообрабатывающих станках и оборудовании с ЧПУ, при модернизации измерительных микроскопов, а также в составе научных и лабораторных систем.
Монтаж упрощен: корпус фиксируется через две торцевые опоры, что ускоряет установку и выравнивание.
| Носитель | Стеклянная шкала с нанесенным позиционным кодом |
|
Длина перемещения, мм |
от 70 до 1240 мм |
| Референтные метки | 1 — Отсутствуют 2 — Одна посередине длины измерения (РМ1/4) (1/4 периода инкр. сигнала) 3 — Одна посередине длины измерения (РМ1/2) (1/2 периода инкр. сигнала) 4 — РМ1/4 с шагом 50 мм 5 — РМ1/2 с шагом 50 мм 6 — Свое кол-во и положение РМ1/4 (указать в комментарии) 7 — Свое кол-во и положение РМ1/2 (указать в комментарии) 8 — Координатно-кодированные |
|
Максимальное ускорение |
30 м/с2 |
|
Максимальная скорость перемещения |
120 м/мин |
|
Интервал рабочих температур |
+5...+50°C |
|
Вибрационное ускорение (от 55 до 2000 Гц) |
≤ 50 м/с² |
|
Максимальное ударное ускорение при t = 11 мс |
≤ 150 м/с² |
|
Степень защиты от внешних воздействий |
IP53 |
| Интерфейс | 1 — SSI 2 — BiSS C 3 — BiSS C + CH (~1B) 4 — Fanuc a 5 — Fanic ai |
| Тип выходного кода | Двоичный код |
|
Вид выходного сигнала |
1 — RS-422 |
|
Напряжение питания |
+5 В |
| Ток потребления | ≤ 300 мА |
| Дискретность | 1 — 0,01 мкм 2 — 0,05 мкм 3 — 0,1 мкм 4 — 0,5 мкм 5 — 1 мкм 6 — 2 мкм |
| Вариант исполнения | 1 — Начало отсчета слева, кабель вправо 2 — Начало отсчета слева, кабель влево 3 — Начало отсчета справа, кабель вправо 4 — Начало отсчета справа, кабель влево |
| Длина кабеля | 1 — 0,1 метра 2 — 1 метра 3 — 1,5 метра 4 — 3 метра |
| Пределы допускаемой основной абсолютной погрешности | ±3 мкм/м ±5 мкм/м |
| Кабельное окончание | 1 — Вилка РС10ТВ 2 — Розетка РС10ТВ 3 — Вилка DB-9 4 — Розетка DB-9 5 — Розетка PCR-E20FS (Только для Fanuc α и Fanuc αi) 6 — Без соединителя |
